HLF01轮辐式力传感器-华时呈传感器

参数	单位	技术指标
额定量程	T	0.1,0.2,0.5,1,2,3,5,10,15,20,25,30
输出灵敏度	mV/V	2.0±10%
非线性	%F.S	≤0.05
滞后	%F.S	≤0.05
重复性	%F.S	≤0.05
蠕变	%F.S/30min	≤0.05
温度灵敏度漂移	%F.S/10℃	≤0.05
零点温度漂移	%F.S/10℃	≤0.05
零点输出	mV/V	0.05
输入阻抗	Ω	780±10
输出阻抗	Ω	700±5
绝缘阻抗	MΩ/100（VDC）	≥5000
温度补偿范围	℃	-10...60
工作温度范围	℃	-20...80
安全过载	%F.S	150
破坏过载	%F.S	200
工作电压	VDC	5...12
最大工作电压	VDC	15
电缆尺寸	mm	Φ4*3000
材质	合金钢
接线定义	Exc+红；Exc-黑；Sig+绿；Sig-白
备注	可提供标准变送器模块，配合放大器使用时输出信号为4...20mA,0...5V,0...10V,0...±5V,0...±10V，RS232,RS485可选
选型表
型号	测量范围	型号	测量范围
HLF01-1KN	0...±1KN	HLF01-0.1T	0...±0.1T
HLF01-2KN	0...±2KN	HLF01-0.2T	0...±0.2T
HLF01-5KN	0...±5KN	HLF01-0.5T	0...±0.5T
HLF01-10KN	0...±10KN	HLF01-1T	0...±1T
HLF01-20KN	0...±20KN	HLF01-2T	0...±2T
HLF01-30KN	0...±30KN	HLF01-3T	0...±3T
HLF01-50KN	0...±50KN	HLF01-5T	0...±5T
HLF01-100KN	0...±100KN	HLF01-10T	0...±10T
HLF01-150KN	0...±150KN	HLF01-15T	0...±15T
HLF01-200KN	0...±200KN	HLF01-20T	0...±20T
HLF01-250KN	0...±250KN	HLF01-25T	0...±25T
HLF01-300KN	0...±300KN	HLF01-30T	0...±30T

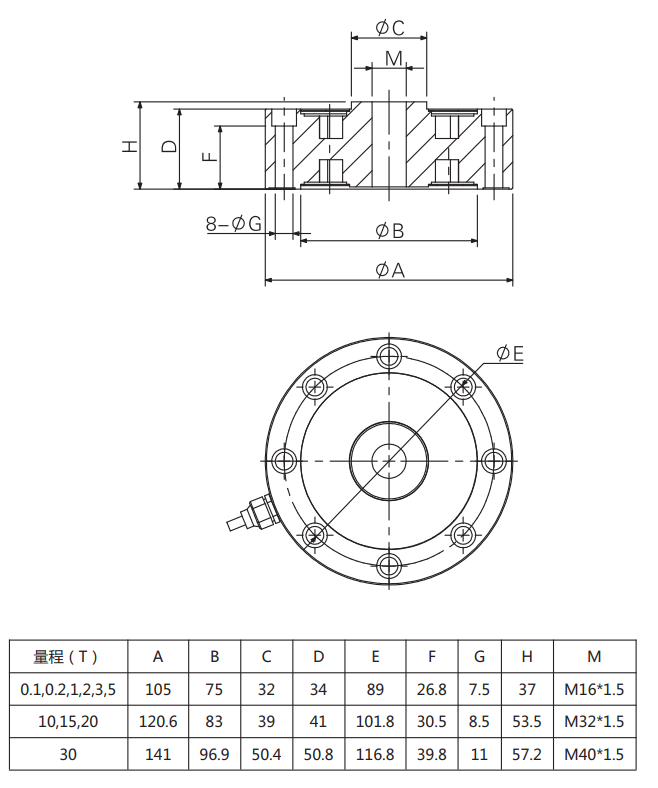

尺寸图：

资料下载： HLF01轮辐式力传感器
