HSC1255轮辐式力传感器

拉压两用型力传感器;轮辐式结构便于安装;动态响应频率高;具有优越的线性和重复性;合金钢材质
量程：40,80,100,200,300,400,500,600,800,1000T
精度等级：0.1%/0.5%F.S
灵敏度：2.0±10%mV/V
材质：合金钢
在线咨询
产品描述资料下载
HSC1255轮辐式力传感器

技术参数：
参数 单位 技术指标
额定量程 T 40,80,100,200,300,400,500,600,800,1000
输出灵敏度 mV/V 2.0±10%
非线性 %F.S ≤0.1/0.5
滞后 %F.S ≤0.1
重复性 %F.S ≤0.1
蠕变 %F.S/30min ≤0.1
温度灵敏度漂移 %F.S/10℃ ≤0.05
零点温度漂移 %F.S/10℃ ≤0.05
零点输出 mV/V 0.05
输入阻抗 Ω 700/1400±30
输出阻抗 Ω 700/1400±5
绝缘阻抗 MΩ/100（VDC） ≥5000
温度补偿范围 ℃ -10...60
工作温度范围 ℃ -20...80
安全过载 %F.S 150
破坏过载 %F.S 200
工作电压 VDC 5...12
最大工作电压 VDC 15
电缆尺寸 mm Φ5*5000
材质 合金钢
接线定义 Exc+红；Exc-黑；Sig+绿；Sig-白
备注 可提供标准变送器模块，配合放大器使用时输出信号为4...20mA,0...5V,0...10V,0...±5V,0...±10V，RS232,RS485可选
选型表
型号 测量范围 型号 测量范围
HSC1255-400KN 0...±400KN HSC1255-40T 0...±40T
HSC1255-800KN 0...±800KN HSC1255-80T 0...±80T
HSC1255-1MN 0...±1MN HSC1255-100T 0...±100T
HSC1255-2MN 0...±2MN HSC1255-200T 0...±200T
HSC1255-3MN 0...±3MN HSC1255-300T 0...±300T
HSC1255-4MN 0...±4MN HSC1255-400T 0...±400T
HSC1255-5MN 0...5MN HSC1255-500T 0...500T
HSC1255-6MN 0...6MN HSC1255-600T 0...600T
HSC1255-8MN 0...8MN HSC1255-800T 0...800T
HSC1255-10MN 0...10MN HSC1255-1000T 0...1000T

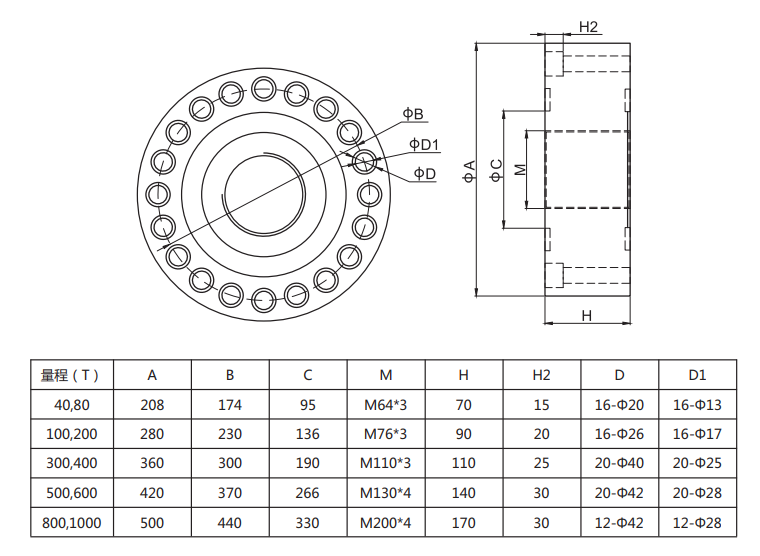

尺寸图：

量程（T） A B C M H H2 D D1
40,80 208 174 95 M64*3 70 15 16-Φ20 16-Φ13
100,200 280 230 136 M76*3 90 20 16-Φ26 16-Φ17
300,400 360 300 190 M100*3 110 25 20-Φ40 20-Φ25
500,600 420 370 266 M130*4 140 30 20-Φ42 20-Φ28
800,1000 500 440 330 M200*4 170 30 12-Φ42 12-Φ28
