HSC1256轮辐式力传感器

压向力传感器;轮辐式结构便于安装;精度高;动态响应频率高;具有优越的线性和重复性;合金钢材质

量程：0.2,0.5,1,2,3,5,10,15,20,30,50T

精度等级：0.05%F.S

灵敏度：2.0±10%mV/V

材质：合金钢

产品描述资料下载

HSC1256轮辐式力传感器

技术参数：

参数	单位	技术指标
额定量程	T	0.2,0.5,1,2,3,5,10,15,20,30,50
输出灵敏度	mV/V	2.0±10%
非线性	%F.S	≤0.05
滞后	%F.S	≤0.05
重复性	%F.S	≤0.05
蠕变	%F.S/30min	≤0.03
温度灵敏度漂移	%F.S/10℃	≤0.05
零点温度漂移	%F.S/10℃	≤0.05
零点输出	mV/V	0.05
输入阻抗	Ω	750±30
输出阻抗	Ω	700±5
绝缘阻抗	MΩ/100（VDC）	≥5000
温度补偿范围	℃	-10...60
工作温度范围	℃	-20...80
安全过载	%F.S	150
破坏过载	%F.S	200
工作电压	VDC	5...12
最大工作电压	VDC	15
电缆尺寸	mm	Φ5*3000
材质	合金钢
接线定义	Exc+红；Exc-黑；Sig+绿；Sig-白
备注	可提供标准变送器模块，配合放大器使用时输出信号为4...20mA,0...5V,0...10V,0...±5V,0...±10V，RS232,RS485可选
选型表
型号	测量范围	型号	测量范围
HSC1256-0.5T	0...0.2T	HSC1256-2KN	0...2KN
HSC1256-0.5T	0...0.5T	HSC1256-5KN	0...5KN
HSC1256-1T	0...1T	HSC1256-10KN	0...10KN
HSC1256-2T	0...2T	HSC1256-20KN	0...20KN
HSC1256-3T	0...3T	HSC1256-30KN	0...30KN
HSC1256-5T	0...5T	HSC1256-50KN	0...50KN
HSC1256-10T	0...10T	HSC1256-100KN	0...100KN
HSC1256-15T	0...15T	HSC1256-150KN	0...150KN
HSC1256-20T	0...20T	HSC1256-200KN	0...200KN
HSC1256-30T	0...30T	HSC1256-300KN	0...300KN
HSC1256-50T	0...50T	HSC1256-500KN	0...500KN

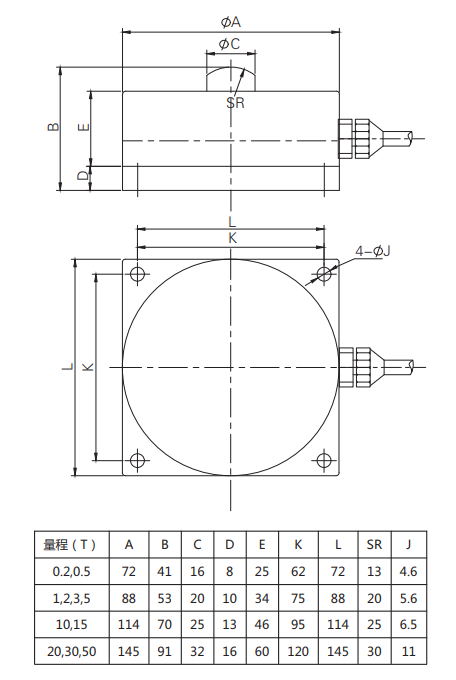

尺寸图：

量程（T）	A	B	C	D	E	K	L	SR	J
0.2,0.5	72	41	16	8	25	62	72	13	4.6
1,2,3,5	88	53	20	10	34	75	88	20	5.6
10,15	114	70	25	13	46	95	114	25	6.5
20,30,50	145	91	32	16	60	120	145	30	11

资料下载： HSC1256轮辐式拉压力传感器
