HSC1101拉压力传感器-华时呈传感器

参数	单位	技术指标
额定量程	KG	10,20,30,50,100,200,300,500
输出灵敏度	mV/V	1.0±20%
非线性	%F.S	≤0.5
滞后	%F.S	≤0.5
重复性	%F.S	≤0.1
蠕变	%F.S/30min	≤0.5
温度灵敏度漂移	%F.S/10℃	≤0.05
零点温度漂移	%F.S/10℃	≤0.05
零点输出	mV/V	0.05
输入阻抗	Ω	800~1000
输出阻抗	Ω	800~1000
绝缘阻抗	MΩ/100（VDC）	≥5000
温度补偿范围	℃	-10...60
工作温度范围	℃	-20...80
安全过载	%F.S	150
破坏过载	%F.S	200
工作电压	VDC	5...12
最大工作电压	VDC	15
电缆尺寸	mm	Φ2/Φ3*3000
材质	不锈钢
接线定义	Exc+红；Exc-黑；Sig+绿；Sig-白
备注	可提供标准变送器模块，配合放大器使用时输出信号为4...20mA,0...5V,0...10V,0...±5V,0...±10V，RS232,RS485可选
选型表
型号	测量范围	型号	测量范围
HSC1101-100N	0...±100N	HSC1101-10KG	0...±10KG
HSC1101-200N	0...±200N	HSC1101-20KG	0...±20KG
HSC1101-300N	0...±300N	HSC1101-30KG	0...±30KG
HSC1101-500N	0...±500N	HSC1101-50KG	0...±50KG
HSC1101-1KN	0...±1KN	HSC1101-100KG	0...±100KG
HSC1101-2KN	0...±2KN	HSC1101-200KG	0...±200KG
HSC1101-3KN	0...±3KN	HSC1101-300KG	0...±300KG
HSC1101-5KN	0...±5KN	HSC1101-500KG	0...±500KG

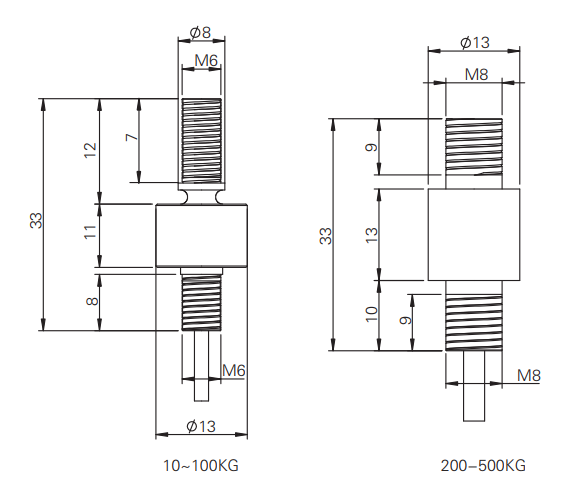

尺寸图:

资料下载： HSC1101拉压力传感器
