HSC2202静态扭矩传感器

电阻应变为敏感元件和集成电路构成一体，精度高，厚度低，性能稳定可靠，双法兰盘连接，安装使用方便

量程：1,2,3,5,10,20,30,50,100Nm

精度等级：0.2%F.S.

灵敏度：2.0±10%mV/V

材质：铝合金/不锈钢

产品描述资料下载

HSC2202静态扭矩传感器

技术参数：

参数	单位	技术指标
额定量程	Nm	1,2,3,5,10,20,30,50,100
输出灵敏度	mV/V	2.0±10%
非线性	%F.S	≤0.2
滞后	%F.S	≤0.2
重复性	%F.S	≤0.1
蠕变	%F.S/30min	≤0.1
温度灵敏度漂移	%F.S/10℃	≤0.03
零点温度漂移	%F.S/10℃	≤0.03
零点输出	mV/V	0.05
输入阻抗	Ω	350±10
输出阻抗	Ω	350±5
绝缘阻抗	MΩ/100（VDC）	≥5000
温度补偿范围	℃	-10...60
工作温度范围	℃	-20...80
安全过载	%F.S	120
破坏过载	%F.S	150
工作电压	VDC	5...12
最大工作电压	VDC	15
电缆尺寸	mm	Φ3*3000
材质	不锈钢&合金钢
接线定义	Exc+红；Exc-黑；Sig+绿；Sig-白
备注	可提供标准变送器模块，配合放大器使用时输出信号为4...20mA,0...5V,0...10V,0...±5V,0...±10V，RS232,RS485可选
选型表
型号		测量范围
HSC2202-1Nm		0...±1Nm
HSC2202-2Nm		0...±2Nm
HSC2202-3Nm		0...±3Nm
HSC2202-5Nm		0...±5Nm
HSC2202-10Nm		0...±10Nm
HSC2202-20Nm		0...±20Nm
HSC2202-30Nm		0...±30Nm
HSC2202-50Nm		0...±50Nm
HSC2202-100Nm		0...±100Nm

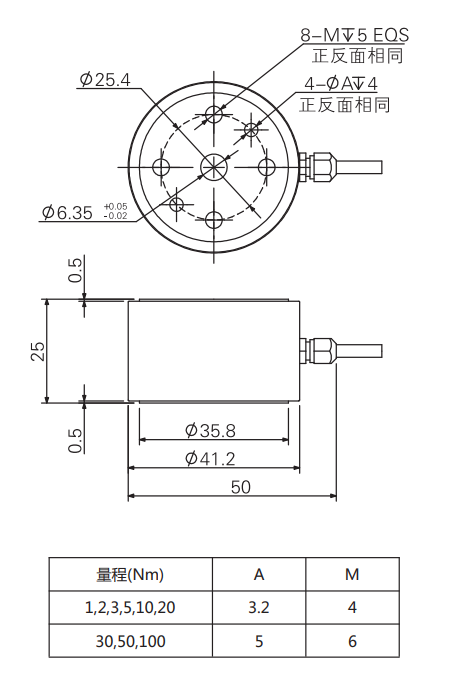

尺寸图：

资料下载： HSC2202静态扭矩传感器
