HJT03静态扭矩传感器

HJT03静态扭矩传感器特点及用途：电阻应变为敏感元件，精度高，性能稳定可靠；低量程扭矩测量，安装使用方便；一端为键连接，一端为法兰盘连接

量程：0-0.5-100Nm

精度等级：0.1%F.S.

灵敏度：1.5±10%mV/V

材质：铝合金or不锈钢

产品描述资料下载

HJT03静态扭矩传感器

特点及用途/Featrues&Application

1.电阻应变为敏感元件，精度高，性能稳定可靠；低量程扭矩测量，安装使用方便；一端为键连接，一端为法兰盘连接

2.主要适用于静态非连续旋转的扭矩力值测量

技术参数/Technical specification

量程	0.5,1,2,5,10,20,30,50,100Nm
灵敏度	1.5±10%mV/V	激励电压	5-10V
非线性	0.1%F.S.	最大激励电压	15V
滞后性	0.05%F.S.	温度补偿范围	-10~60℃
重复性	0.05%F.S.	工作温度范围	-20~80℃
蠕变30min	0.03%F.S.	安全过载	150%F.S.
灵敏度温漂	0.03%F.S./10℃	破坏过载	200%F.S.
零点温度漂移	0.03%F.S./10℃	电缆尺寸	Φ5*3m
输入电阻	350/700±20Ω	材质	铝合金&不锈钢
输出电阻	350/700±5Ω	响应频率	100μs
绝缘电阻	>5000MΩ/100VDC	接线定义	红/E+,黑/E-,绿/S+,白/S-
选型表/Selection table
选型表/Selection table
型号	测量范围
HJT03-0.5Nm	0-0.5Nm
HJT03-1Nm	0-1Nm
HJT03-2Nm	0-2Nm
HJT03-5Nm	0-5Nm
HJT03-10Nm	0-10Nm
HJT03-20Nm	0-20Nm
HJT03-30Nm	0-30Nm
HJT03-50Nm	0-50Nm
HJT03-100Nm	0-100Nm

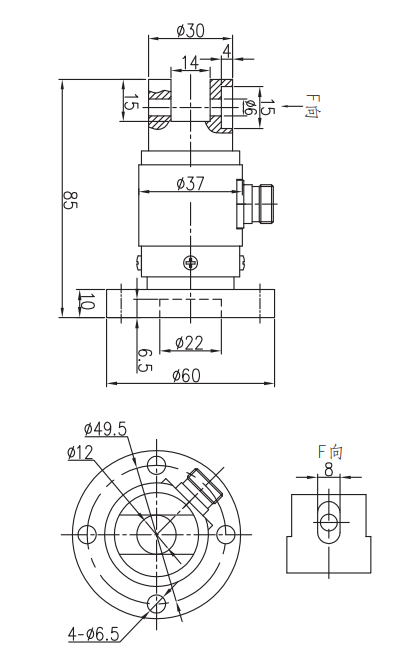

产品尺寸/Product size

资料下载： HJT03静态扭矩传感器
