HS02B S型力传感器

拉压两用型力传感器，体积小巧，安装方便，测力部分为内螺纹；传感器精度高，动态响应快，线性、重复性好

量程：20,50,100,200,300,500,1000,2000N

精度等级：0.05%F.S.

灵敏度：25*35*12mm

材质：不锈钢

产品描述资料下载

HS02B S型力传感器

技术参数：

参数	单位	技术指标
额定量程	N	20,50,100,200,300,500,1000,2000
输出灵敏度	mV/V	2.0±10%
非线性	%F.S	≤0.05
滞后	%F.S	≤0.05
重复性	%F.S	≤0.05
蠕变	%F.S/30min	≤0.05
温度灵敏度漂移	%F.S/10℃	≤0.05
零点温度漂移	%F.S/10℃	≤0.05
零点输出	mV/V	0.05
输入阻抗	Ω	385±10
输出阻抗	Ω	350±5
绝缘阻抗	MΩ/100（VDC）	≥5000
温度补偿范围	℃	-10...60
工作温度范围	℃	-20...80
安全过载	%F.S	150
破坏过载	%F.S	200
工作电压	VDC	5...12
最大工作电压	VDC	15
电缆尺寸	mm	Φ3*3000
材质	不锈钢
接线定义	Exc+红；Exc-黑；Sig+绿；Sig-白
备注	可提供标准变送器模块，配合放大器使用时输出信号为4...20mA,0...5V,0...10V,0...±5V,0...±10V，RS232,RS485可选
选型表
型号	测量范围	型号	测量范围
HS02B-20N	0...±20N	HS02B-2KG	0...±2KG
HS02B-50N	0...±50N	HS02B-5KG	0...±5KG
HS02B-100N	0...±100N	HS02B-10KG	0...±10KG
HS02B-200N	0...±200N	HS02B-20KG	0...±20KG
HS02B-300N	0...±300N	HS02B-30KG	0...±30KG
HS02B-500N	0...±500N	HS02B-50KG	0...±50KG
HS02B-1000N	0...±1000N	HS02B-100KG	0...±100KG
HS02B-2000N	0...±2000N	HS02B-200KG	0...±200KG

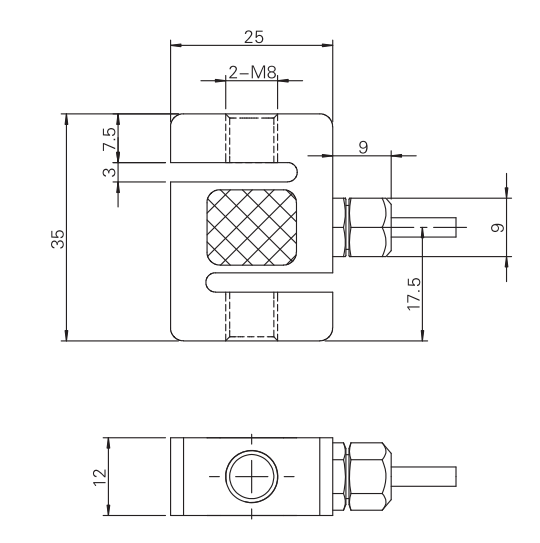

尺寸图：

资料下载： HS02B S型拉压力传感器
