HSC1007 S型力传感器-华时呈传感器

参数	单位	技术指标
额定量程	KG	5,10,20,50,100,200,300,500,1000,2000,3000,5000,10000
输出灵敏度	mV/V	2.0±10%
非线性	%F.S	≤0.03
滞后	%F.S	≤0.03
重复性	%F.S	≤0.03
蠕变	%F.S/30min	≤0.03
温度灵敏度漂移	%F.S/10℃	≤0.02
零点温度漂移	%F.S/10℃	≤0.02
零点输出	mV/V	0.05
输入阻抗	Ω	380±30
输出阻抗	Ω	350±5
绝缘阻抗	MΩ/100（VDC）	≥5000
温度补偿范围	℃	-10...40
工作温度范围	℃	-20...60
安全过载	%F.S	120
破坏过载	%F.S	150
工作电压	VDC	5...12
最大工作电压	VDC	15
电缆尺寸	mm	Φ5*3000
材质	不锈钢&合金钢
接线定义	Exc+红；Exc-黑；Sig+绿；Sig-白
备注	可提供标准变送器模块，配合放大器使用时输出信号为4...20mA,0...5V,0...10V,0...±5V,0...±10V，RS232,RS485可选
选型表
型号	测量范围	型号	测量范围
HSC1007-50N	0...±50N	HSC1007-5KG	0...±5KG
HSC1007-100N	0...±100N	HSC1007-10KG	0...±10KG
HSC1007-200N	0...±200N	HSC1007-20KG	0...±20KG
HSC1007-500N	0...±500N	HSC1007-50KG	0...±50KG
HSC1007-1KN	0...±1KN	HSC1007-100KG	0...±100KG
HSC1007-2KN	0...±2KN	HSC1007-200KG	0...±200KG
HSC1007-3KN	0...±3KN	HSC1007-300KG	0...±300KG
HSC1007-5KN	0...±5KN	HSC1007-500KG	0...±500KG
HSC1007-10KN	0...±10KN	HSC1007-1T	0...±1T
HSC1007-20KN	0...±20KN	HSC1007-2T	0...±2T
HSC1007-30KN	0...±30KN	HSC1007-3T	0...±3T
HSC1007-50KN	0...±50KN	HSC1007-5T	0...±5T
HSC1007-100KN	0...±100KN	HSC1007-10T	0...±10T

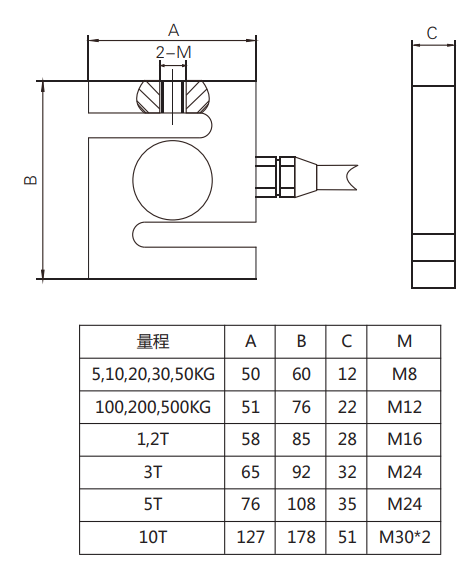

尺寸图：

资料下载： HSC1007 S型拉压力传感器
