HSC1008 S型力传感器-华时呈传感器

参数	单位	技术指标
额定量程	T	0.1,0.2,0.5,1,2,3,5,10,20,30,50,80
输出灵敏度	mV/V	2.0±10%
非线性	%F.S	≤0.1
滞后	%F.S	≤0.1
重复性	%F.S	≤0.1
蠕变	%F.S/30min	≤0.1
温度灵敏度漂移	%F.S/10℃	≤0.03
零点温度漂移	%F.S/10℃	≤0.03
零点输出	mV/V	0.05
输入阻抗	Ω	380±30
输出阻抗	Ω	350±5
绝缘阻抗	MΩ/100（VDC）	≥5000
温度补偿范围	℃	-10...40
工作温度范围	℃	-20...60
安全过载	%F.S	120
破坏过载	%F.S	150
工作电压	VDC	5...12
最大工作电压	VDC	15
电缆尺寸	mm	Φ5*3000
材质	不锈钢&合金钢
接线定义	Exc+红；Exc-黑；Sig+绿；Sig-白
备注	可提供标准变送器模块，配合放大器使用时输出信号为4...20mA,0...5V,0...10V,0...±5V,0...±10V，RS232,RS485可选
选型表
型号	测量范围	型号	测量范围
HSC1008-1KN	0...±1KN	HSC1008-0.1T	0...±0.1T
HSC1008-2KN	0...±2KN	HSC1008-0.2T	0...±0.2T
HSC1008-5KN	0...±5KN	HSC1008-0.5T	0...±0.5T
HSC1008-10KN	0...±10KN	HSC1008-1T	0...±1T
HSC1008-20KN	0...±20KN	HSC1008-2T	0...±2T
HSC1008-30KN	0...±30KN	HSC1008-3T	0...±3T
HSC1008-50KN	0...±50KN	HSC1008-5T	0...±5T
HSC1008-100KN	0...±100KN	HSC1008-10T	0...±10T
HSC1008-200KN	0...±200KN	HSC1008-20T	0...±20T
HSC1008-300KN	0...±300KN	HSC1008-30T	0...±30T
HSC1008-500KN	0...±500KN	HSC1008-50T	0...±50T
HSC1008-800KN	0...±800KN	HSC1008-80T	0...±80T

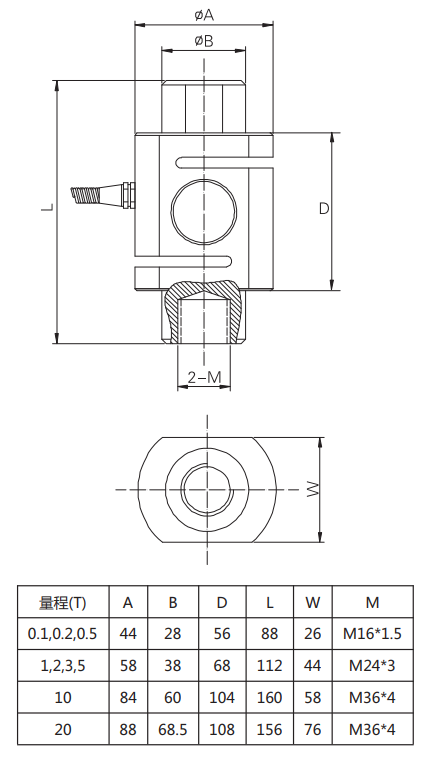

尺寸图：

资料下载： HSC1008 S型拉压力传感器
