HSC2205静态扭矩传感器-华时呈传感器

参数	单位	技术指标
额定量程	KNm	0.2,0.5,1,2,3,5,10
输出灵敏度	mV/V	2.0±10%
非线性	%F.S	≤0.1/0.2
滞后	%F.S	≤0.1
重复性	%F.S	≤0.1
蠕变	%F.S/30min	≤0.1
温度灵敏度漂移	%F.S/10℃	≤0.05
零点温度漂移	%F.S/10℃	≤0.05
零点输出	mV/V	0.05
输入阻抗	Ω	350/700±10
输出阻抗	Ω	350/700±5
绝缘阻抗	MΩ/100（VDC）	≥5000
温度补偿范围	℃	-10...60
工作温度范围	℃	-20...75
安全过载	%F.S	120
破坏过载	%F.S	150
工作电压	VDC	5...12
最大工作电压	VDC	15
电缆尺寸	m	Φ5*3
材质	不锈钢/合金钢/铝合金
接线定义	Exc+红；Exc-黑；Sig+绿；Sig-白
备注	可提供标准变送器模块，配合放大器使用时输出信号为4...20mA,0...5V,0...10V,0...±5V,0...±10V，RS232,RS485可选
选型表
型号		测量范围
HSC2205A-0.2KNm		0...±0.2KNm
HSC2205A-0.5KNm		0...±0.5KNm
HSC2205A-1KNm		0...±1KNm
HSC2205B-0.2KNm		0...±0.2KNm
HSC2205B-0.5KNm		0...±0.5KNm
HSC2205B-1KNm		0...±1KNm
HSC2205C-2KNm		0...±2KNm
HSC2205D-3KNm		0...±3KNm
HSC2205D-5KNm		0...±5KNm
HSC2205E-10KNm		0...±10KNm

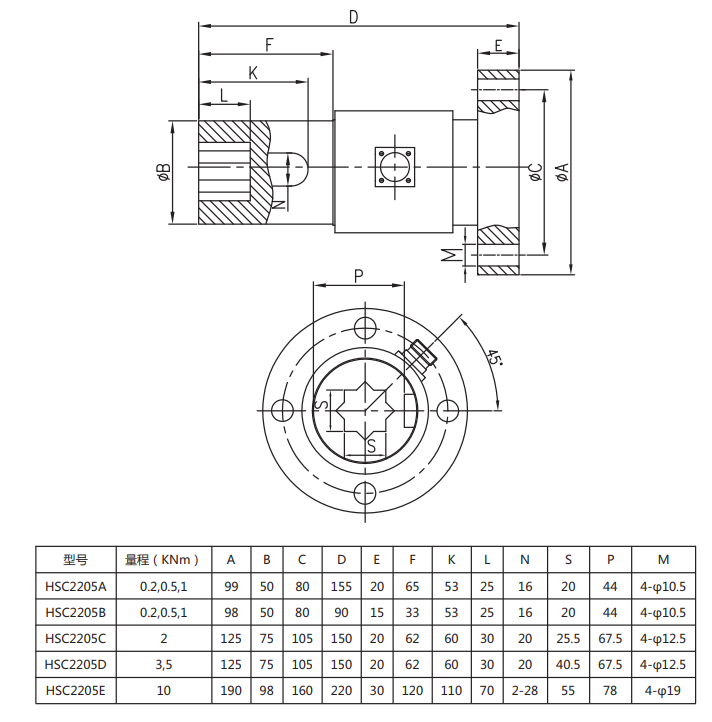

尺寸图：

资料下载： HSC2205静态扭矩传感器
